产品详情规格表资料下载
4421
——预停产,仅销售库存。
升级型号4421A
请点击查看!
● 适用于半导体的生产和科研领域,读数误差+/-3%
● 采用液晶背光显示,可对正反向功率及驻波比等进行三位半数字显示
● 功率测试范围可人工或自动设置,并有 GPIB和RS-232接口供选择
● 功率范围: 100mW-50kW FS
● 频率范围: 100kHz-2.5GHz
● 驻波比范围: 1.0-199.9
● 读数误差: ±3%
● 功能: 测量正反向功率,通过W和dBm显示:测量驻波比及回波损耗,通过dB显示; 以及测量最大最小值
● 显示: 三位半液晶背光显示
● 工作电源: AC和电池两种,115/230AC,50/60Hz或8节1.2V镍镉电池
● 尺寸: 312X309X108mm
接口选项: IEEE-488接口或RS-232接口
简述

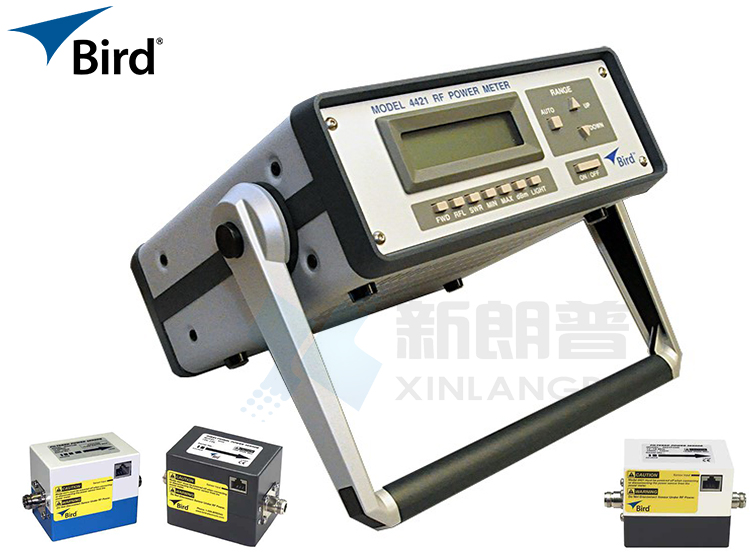

Bird 4421是精密型射频功率表,特别是在半导体与LCD产业,已被广泛用于机台射频功率校正,实为制程中不可或缺之利器,
1%精确度,
极宽的动态范围
可完全符合精确度的要求,超过35dB, 极佳的量测重复性-Typically < 1% 数位显示器,
同时具有VSWR自动计算功能
计算机界面-可选择RS-232或GPIB
功能特性:
· 频率范围:100KHz ~ 1GHz
· 功率范围: 100mW ~ 50KW FS
· VSWR 范围: 1.0 ~ 199.9
· 功能: 正向功率、反向功率(以W或dBm表示)、VSWR、回波损耗(以dB表示),最大/最小值
· 过范围保护:超过功率传感器最大输入功率的120%时会有警告声响
· 显示屏: 3 1/2位数液晶背光显示
· 操作电压:115/230 VAC, 50/60Hz或8颗1.2V镍镉电池
· 大小: 12 9/32” L x 12 5/32” W x 4 1/4” H
· 重量: 11 lbs (5 Kg)
· 界面: 标准RS-232和GPIB
- 产品手册
- 4421英文资料册.pdf
- 使用说明书
- 4421说明书.pdf
