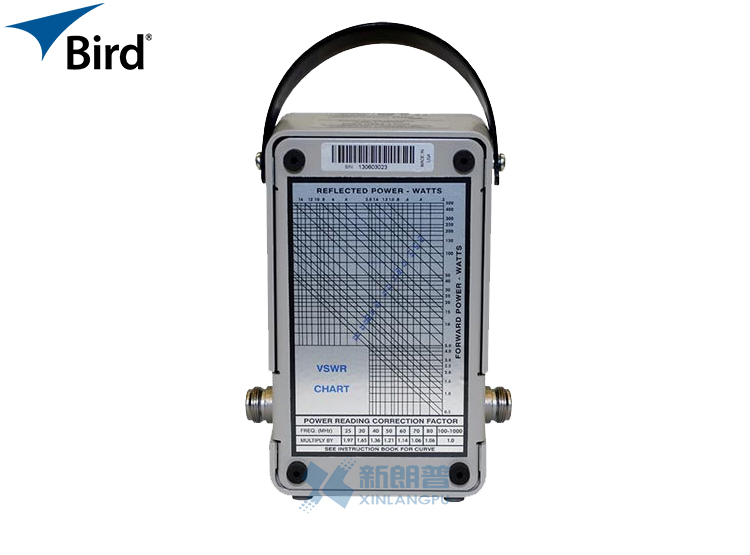

4304A
——便携式功率计
固定频率范围25-1000 MHz，5-500W
Model 4304A在Model 43的构造基础上作了修改，使用一个专用宽带功率探头和量程开关，进行常规射频功率测量，避免携带一整套功率探头的麻烦。美国bird公司的通过式功率计4304A具有便携，可靠，结实，简单，准确的特点，加上1000M宽频带和500W大功率范围，成为维修人员的良好助手。
l 通用现场功率测量，频率范围25MHz～1GHz，最大测量功率可达500W。

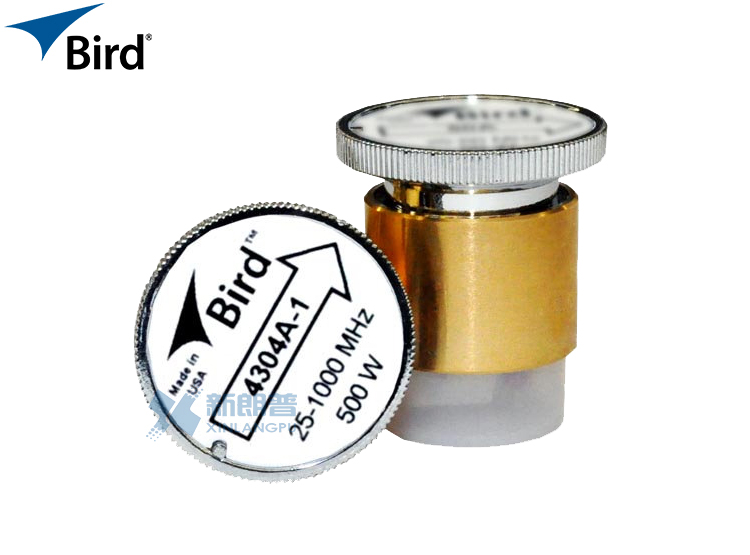

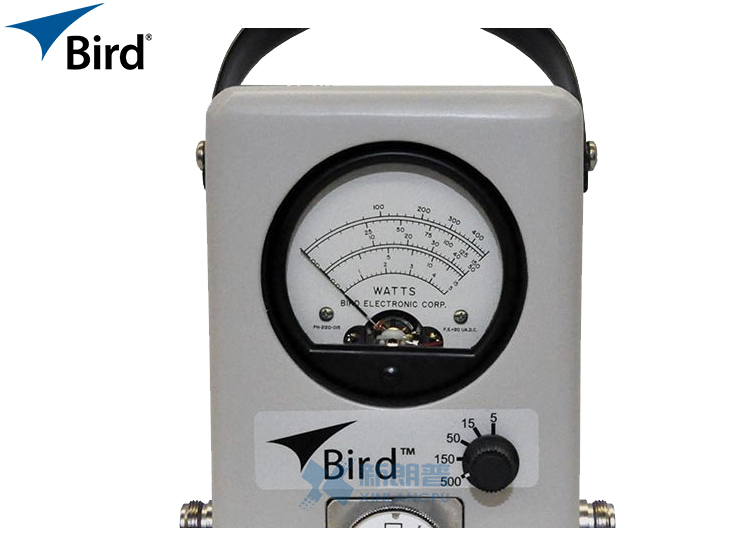

l 使用单只宽带功率探头，5档量程开关。
l 提供QC连接器，在进行关键测量时，最大限度减少转接器的数目。
参数指标：
|
精确度 |
25–100 MHz，满量程的±7%，使用校准图； |
|
连接器 |
QC型(通常提供N型阴头) |
|
表面涂饰 |
亮灰粉层 |
|
频率范围 |
25 MHz～1.0 GHz |
|
插入损耗 |
25–512 MHz，最大0.10 dB 超高频阴型连接器；512–1000 MHz, 最大0.13dB. |
|
插入驻波比 |
25–512MHz，最大1.05超高频阴型连接器；512–1000MHz,1.07. |
|
尺寸 |
175 mm x 130 mm x 92 mm |
|
功率范围 |
5，15， 50，150，500W，无量程限制 (频率在800–1000 MHz时，功率限制到150 W除外) |
|
重量 |
1.36 kg |
