SK-4500-TC
手持式天馈线分析仪 1 MHz ～ 4500 MHz

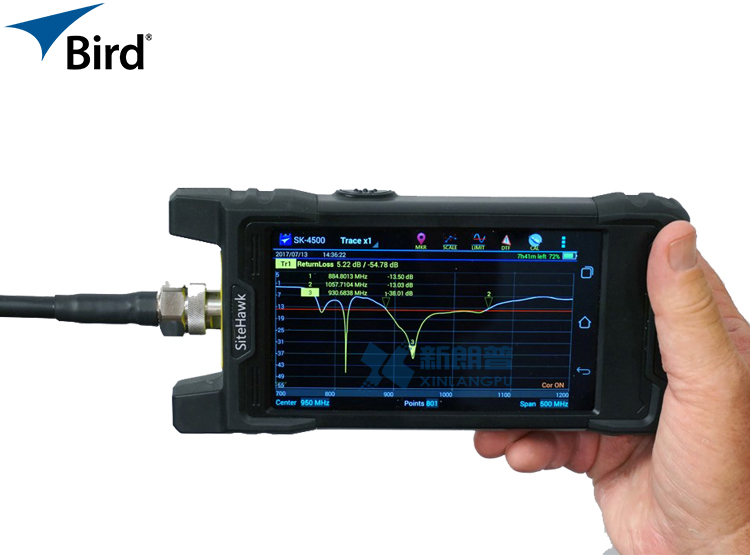

天馈线分析仪是一种多功能的应用于无线电通信系统中产品安装和维护的仪器设备。
SK-4500频率范围1MHz~4500MHz。系统的测试可通过天馈线分析仪进行测量匹配，测量的数据在相应的频率带宽内由一个HD高清显示屏呈现出来。
功率计功能

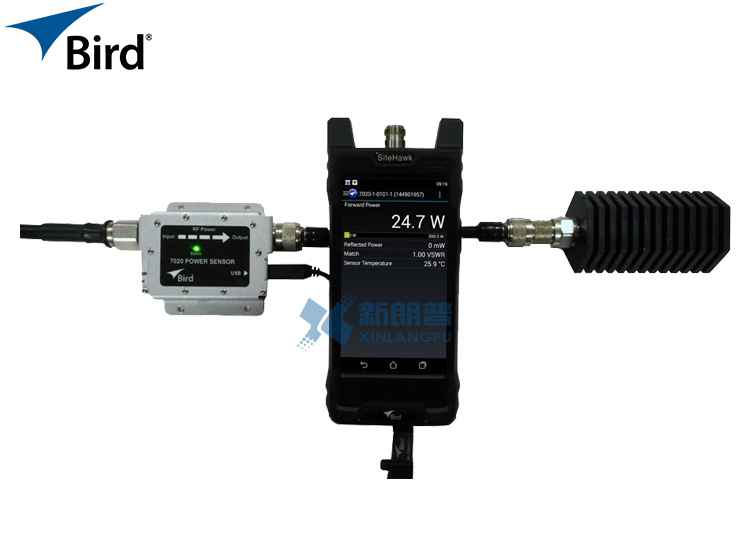

SiteHawk天馈线分析仪支持Bird的功率计应用，Bird公司的射频功率计应用是一个基于Android系统的应用程序，支持多种Bird公司的功率计探头。进行传输功率测量时，连接外部功率计探头到SiteHawk，功率计能够监测传输功率。更多有关兼容功率探头的信息，请查阅Bird射频功率计的帮助文档。
测量能力
l 扫描测量速度快；
l 七组可选扫描测量点数，每次扫描的测量点数可以从51,101,201,401,801,1601 或3201中选择一种；
l 可以自定义的成功/失败极限线，指示测量结果是否超出；
l 16GB的内部存储器，可以存储几千个数据存储文件；
l XY轴显示均可手动调整；
l 最多可添加六组光标，直接显示测量值和显示光标差值；
l 极限值对比，及数据回调显示功能；
l 扫描保持，存储功能；
l 频率设置支持起始/终止频率或中心/扫宽频率的方式；
l 测量类型包括回波损耗[dB]、电缆回波损耗[dB]、驻波比[比值]、DTF回波损耗[dB]和DTF驻波比[比值]；

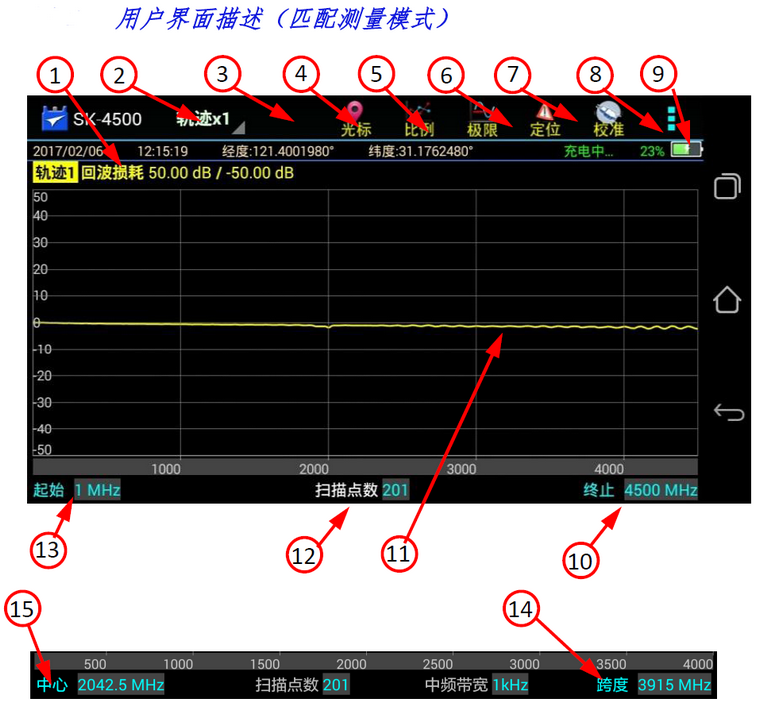

界面描述
|
序号 |
描述 |
|
1 |
测量模式，点击进入测量模式菜单。 |
|
2 |
轨迹选择，点击编号选择要显示的轨迹数量。 |
|
3 |
MKR图标，点击显示光标菜单。 |
|
4 |
SCALE图标，点击显示比例菜单。 |
|
5 |
LIMIT图标，点击显示极限线菜单。 |
|
6 |
DTF图标，点击显示距离故障定位菜单。 |
|
7 |
CAL图标，点击显示校准菜单。 |
|
8 |
Menu图标,点击显示其他的功能菜单: MEM,FREQ,RESET,FILE,PNG,SYS |
|
9 |
设备信息，包括日期，时间，经度，纬度，电池剩余工作时间，电量百分百 |
|
10 |
终止怕频率，点击点击屏幕上的频率数字显示区域更改频率数值，或者点击频率标签修改终止频率值。（14） |
|
11 |
扫描显示区域。 |
|
12 |
测量点数，点击屏幕上的测量点数显示区域设置测量点数。 |
|
13 |
起始频率，点击屏幕上的频率数字显示区域更改频率数值，或者点击频率标签修改中心频率值。（15） |
|
14 |
扫宽显示为当前设置的频率宽度，点击屏幕上的频率数字显示区域更改扫宽数值，或者点击频率标签修改终止频率值。（9） |
|
15 |
中心频率，点击屏幕上的频率数字显示区域更改频率数值，或者点击频率标签修改起始频率值。（13） |
|
型号 |
SK-4500-TC |
|
频率范围 |
1 MHz ～ 4500 MHz |
|
频率精度 |
±2.5ppm |
|
频率分辨率 |
1kHz |
|
输出功率 |
-10dBm |
|
反射幅度测量准确度 –15 dB — 0 dB –25 dB — –15 dB –35 dB — –25 dB |
±0.4 dB ±1.5 dB ±4.0 dB |
|
迹线噪声幅度（IFBW 1kHz） |
0.02 dB rms |
|
单点扫描时间 |
0.25 ms |
|
测量点数 |
51 ～ 3201 |
|
中频带宽 |
100Hz～30kHz |
|
温度稳定性 |
0.02 dB/°C |
|
回波损耗测量范围 分辨率 |
0 ～ -60dB 0.01dB |
|
驻波比测量范围 分辨率 |
1.0 ～ 65.0 0.01dB |
|
电缆损耗测量范围 分辨率 |
0 dB to 30 dB 0.01 dB |
|
故障定位最大距离 |
0-5000英尺 0-1500 米 |
|
测试端口连接器 阻抗 |
N-type, Female 50 Ω |
|
连接器接口 |
micro USB type C，USB 3.0 |
|
外形尺寸 |
7.7 x 3.6x 2.4 195 x 90 x 60 mm |
|
重量 |
0.9 kg |
|
最大输入功率 |
+22dBm |
|
最大输入电压 |
50V |
|
工作温度 |
14° to 131° F –10° to +55° C |
|
存储温度 |
-40° to 176° F –40° to 80° C |
|
电池充电温度 |
32° to 95° F 0° to 35° C |
|
海拔高度 |
最高 最高 4600 m |
|
湿度 |
95±5° max（无凝结） |
|
压强 |
84-106.7kPa |
|
预热时间 |
15分钟 |
|
功率测量 |
有，安装射频功率计测量软件 |
|
兼容设备 |
4043,5012D,5014,5015,5015-EF,5016D,5017D,5018D,5019D, 7020,7022,7023 |
|
存储容量 |
16G |
|
抗干扰信号抑制 |
+13dBm |
|
CE认证 |
符合CE产品认证、EMC、安全认证和RoHS |
|
电池 |
续航10小时 |
|
电池充电时间 关机： 开机： |
5小时充满 8小时充满 |
|
语言 |
英语、中文、西班牙语 |

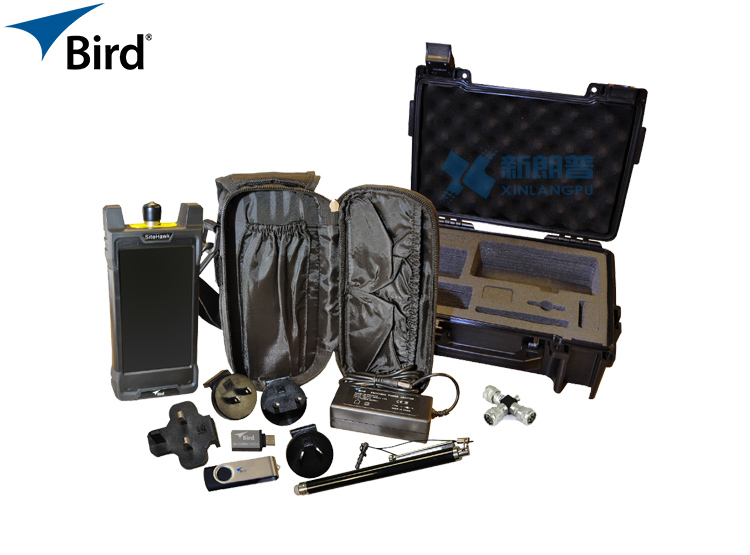

标准附件
|
名称 |
编号 |
|
硬包装运输箱 |
7002A218-2 |
|
软包装便携包 |
7002A219-1 |
|
USB OTG接头 |
SK-CONN-OTG-2 |
|
AC电源适配器(12 VDC) |
APL336-1230 |
|
5V充电器 |
5B2229-510H-3 |
|
电容笔 |
SK-TP-112 |
|
U盘 |
5A2745-1 |
|
用户手册电子版 |
920-SK-4500 |
|
1米长射频电缆 |
SK-TC-MNFN-1M |
|
T型校准件 |
SK-CAL-MN-C |
