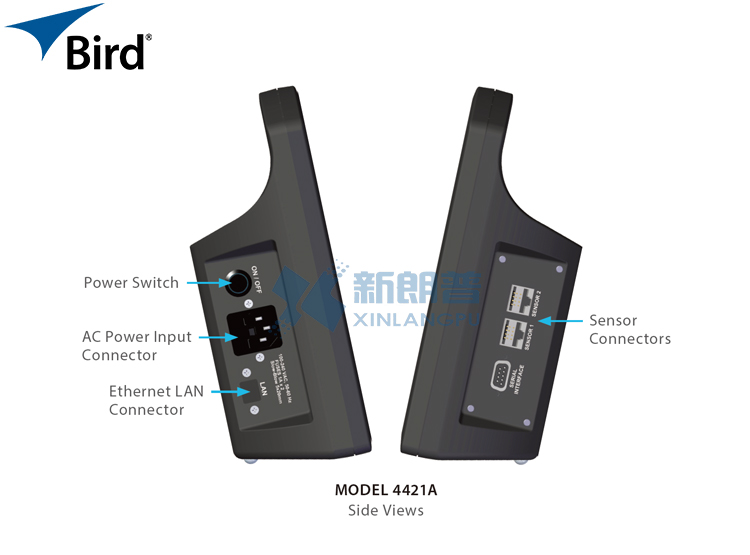

4421A
多功能功率显示单元-可双传感器输入
简述
4421A型是一款多功能功率计，可与Bird的精密功率传感器结合使用，以高达1％的精度显示RF功率读数。 这种直观的显示单元可以清楚地识别RF路径内的正向和反射功率测量值。 此外，还可以显示回波损耗读数，以提供对正在监视的RF系统的更多了解。
4421A是工业标准型号4421的下一代替代产品。基于原始模型的高精度和易用性，新4421A通过使用更小/更轻的设计来增强电表的功能， 双传感器输入并通过显示功率测量的时间图。
产品特点
l 与Bird的402x系列功率传感器全系列兼容。
l 自动传感器检测以实现无缝集成。
l 大型9.7英寸全彩色LCD触摸屏显示屏，易于阅读。
l 双传感器选件扩展了测量能力。
l 紧凑，轻巧和便携的设计增强了功能性。
功能
l 正向功率W或dBm
l 反射功率W或dBm
l VSWR，RL或反射系数的回波损耗
l 随时间变化的W功率图
产品选型指南
|
型号 |
可匹配传感器 |
通讯接口 |
|
4421A-10-00-0 |
Single 402x Sensor |
No |
|
4421A-20-00-0 |
Dual 402x Sensors |
No |
|
4421A-10-11-0 |
Single 402x Sensor |
RS-232 |
|
4421A-20-11-0 |
Dual 402x Sensors |
RS-232 |
技术规格
|
Item No |
4421A |
|
Item Name |
Multifunction Power Meter |
|
Compatible Bird Power Sensors |
4021, 4022, 4023, 4024, 4025, 4027Series,4028Series |
|
Power Range |
Sensor dependent |
|
Frequency Range |
Sensor dependent |
|
Sensor Channels |
Model dependent: 1 or 2 |
|
Frequency Range |
Sensor dependent |
|
VSWR Display |
1.0 to 199.9 |
|
Return Loss Display |
0 to 40 dB |
|
Display |
9.7" TFT full color LCD with touch screen |
|
AC Power |
100-240VAC, 50-60Hz, 0.5A Fuse Rating: IEC (5 x 20mm), Time-Delay |
|
Batteries |
Type: Internal, rechargeable Life: Up to 7 hours Changer: Built-in. Approximately 4 hours to fully recharge. |
|
Interfaces |
Model dependent: RS-232, RJ-45 |
|
Humidity |
95% max (noncondensing) |
|
Altitude |
10,000 ft. (max) |
|
Temperature |
Operating: 0 to 50 °C Storage: -20 to 70 °C |
|
Dimensions |
10.6" x 9.7" x 3.6" (269 x 246 x 91 mm) |
|
Weight |
Less than 5 lbs. |
|
Compliance |
CE |
