43便携式功率计
频率450kHz~2.7GHz,功率100mW~10kW

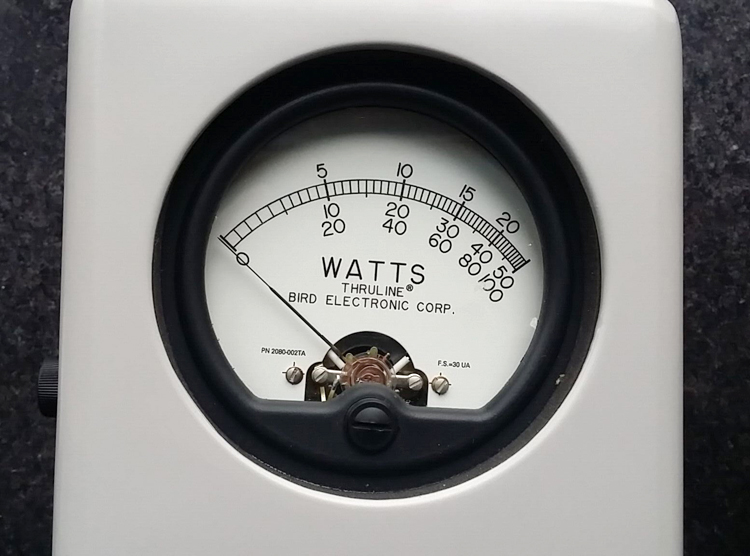

鸟牌Model 43通过式定向功率计,是一款业内公认的便携式、插入型仪表。可测量任何负载条件下同轴电缆中正向和反向连续波(CW)功率。精度达到满量程的±5%,精确测量射频功率,低附加驻波比和低插入损耗。Model 43提供QC型连接器和全范围插入式功率探头,让客户有很大的频率范围和功率等级选择空间,有很强的灵活性。壳内可存储两只附加功率探头,一侧一只。Model 43使用简单,现场维护容易。
- 现场精确连续波功率测量,频率范围450kHz~2.7GHz,功率范围100mW~10kW。
- 使用鸟牌工业标准功率探头,仪表壳内空间可存放两只附加功率探头。
- 粗糙金属外壳设计,可应付最恶劣的外界环境。配备快速转换(QC)型连接器,在进行关键测量时,最大限度减少转接器数目。
n
精确度 |
满量程的±5% |
连接器 |
QC型(通常提供N型阴头) |
表面涂饰 |
亮灰粉层 |
频率范围 |
450kHz~2.7GHz(取决于功率探头) |
插入驻波比 |
最大1.05 @ 1000MHz, N型连接器 |
尺寸 |
175 x 130 x 92 mm |
功率范围 |
100mW~10kW, 鸟牌插入式功率探头 |
重量 |
1.4kg |
43小知识:
鸟牌功率计一般是以满度量程为标准。
100mW意指最大功率是100mW,而误差是以满刻度计算,
故100mW满刻度,±5%误差是±5mW,
若这时输入50mW讯号,其误差仍是±5mW,此时相对误差便不是5%。
故100mW是可以量度低于100mW的讯号,但讯号越低便误差越大。
20mW讯号仍是5mW误差,这个误差便很大。
