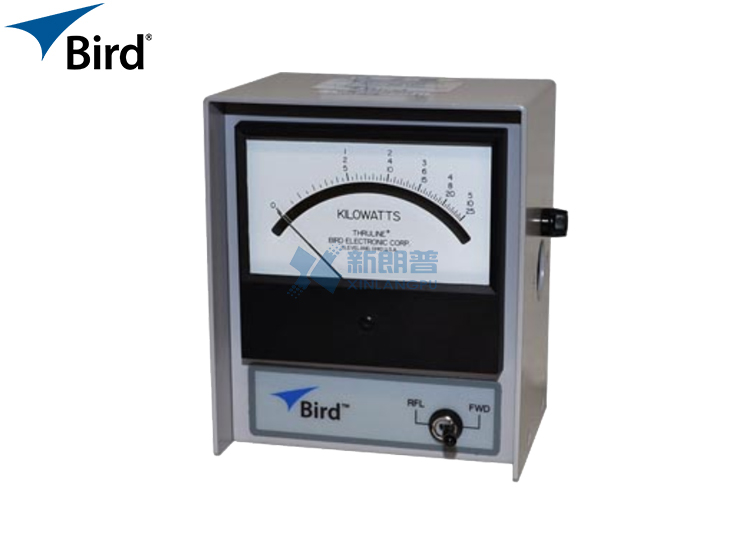

6810-220
具有FWD和RFL开关的5/10/25 kW，4-1 / 2“射频功率计
将6810-220、100µA RF功率表与匹配的馈管部分和插入式探头组合在一起，即可构成一个完整的模拟信号广播电视系统发射机功率测量系统。
必须根据所需的频率和功率范围，显示单元的刻度和与馈管一起使用的线段尺寸订购探头。
产品介绍
精确测试广播电视系统发射机的输出功率
功率计由功率指示器及功率耦合腔体组成
测试频段为2-1000MHz ，功率测量范围为0.1-250kW
具有良好的匹配性，端口驻波为1.05:1
根据具体测量，选配不同的功率探头，探头比率为10:1，提高测量准确度
通过式结构，测量方便，实时监测发射机功率
显示表头选型表：
|
型号 |
规格 |
量程刻度 |
直流电缆 |
腔体 |
|
6810-220 |
4 1/2英寸 矩形机壳 正向、反向功率开关 |
5/10/25kW |
10（英尺） |
双插座 |
|
6810-230 |
4 1/2英寸 矩形机壳 正向、反向功率开关 |
15/30/60kW |
10（英尺） |
双插座 |
馈管选型表：
|
型号 |
接口尺寸 |
连接类型 |
腔体数 |
长度(英寸) |
重量(磅) |
|
4715-000 |
1 5/8" |
EIA Flg. |
2 |
6.75 |
3.25 |
|

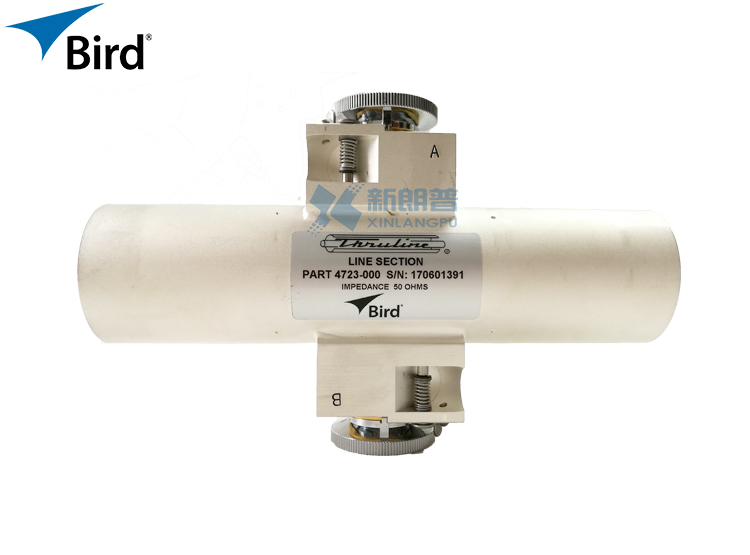

4723-000 |
1 5/8" |
UnFlg.(Rec.0.438") |
2 |
6.38 |
1.5 |
|
4723-020 |
1 5/8" |
UnFlg. (Flush) |
2 |
6.38 |
1.5 |
|

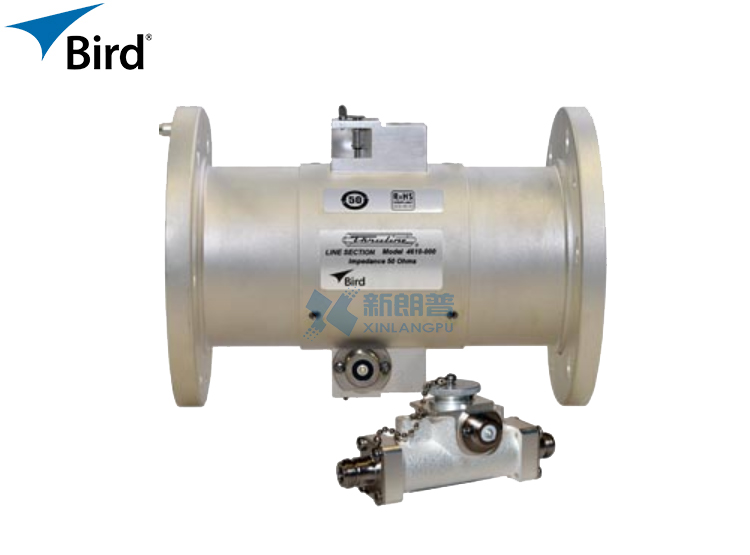

4610-000 |
3 1/8" |
EIA Flg. |
2 |
7.03 |
7.25 |
|
4801-100 |
3 1/8" |
UnFlg.(Rec.0.688") |
2 |
6.5 |
4.25 |
|
4802-000 |
3 1/8" |
UnFlg. (Flush) |
2 |
6.5 |
4.25 |
|
4642-000 |
4 1/16" |
EIA Flg. |
2 |
8.38 |
8.88 |
|
4844-000 |
4 1/16" |
UnFlg.(Rec.0.531") |
2 |
7.5 |
2.88 |
|
4905-000 |
6 1/8" |
EIA Flg. |
2 |
10.22 |
17 |
|
4909-000 |
6 1/8" |
UnFlg.(Rec.0.968") |
2 |
9.63 |
12.75 |
