Power sensor 功率传感器
高性价比关键部位RF 系统测量方案

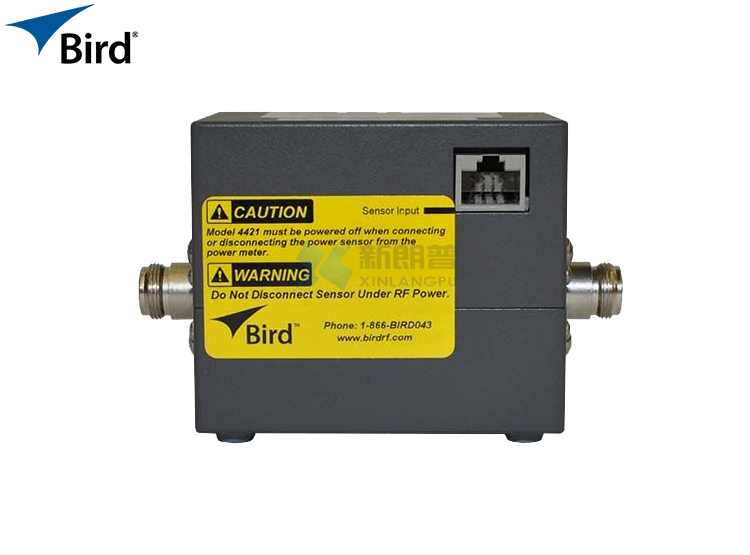

4020 系列功率传感器
4020系列的4种型号涵盖了100kHz到3GHz频率段，300mW-10kW功率段，插入损耗极低，精确度能够达到3%以内。
l 高性价比的关键系统部位维护测试方案
l 全量程 3%读数误差
l 配合 Bird®4421A 数字功率计使用
l 低插入损耗（＜0.05dB）
4027 系列高精度功率传感器
4027 系列功率传感器是实验室级功率测量方案，设计用于极高精度功率测量，能够满足实验室 级别的测量水准。当频率功率设定在指定范围内， 精度能够达到 1%以内。
l Bird®实验室级精密功率传感器
l 自动频率补偿，一体化校正工艺极大消除可能误差
l 配合 Bird®4421A 数字功率计使用
l 灵活 RF 接头适配
4028 系列高功率传感器
4028系列定向通过式功率传感器是一款针对大功率应用而推出的精密功率传感器。4028适用于高功率LCD，TFT,太阳能器材生产等其他高功率及精度要求高的应用中。配合4421A功率计可保证生产过程单元的长期精度。在指定的频率段和功率段范围运作时误差维持2%以内。
l 结构坚固，支持大功率持续性测试，最大功率可达50KW；
l 常用于 LCD，TFT，太阳能面板制造产业；
l 除小型接头外，还采用大口径管（1-5/8英寸，3-1/8英寸）
4020系列选型列表
|
型号 |
4021 |
4022 |
4024 |
4025 |
|
频率范围 |
1.8-32MHz |
25MHz-1GHz |
1.5-32MHz |
100kHz-2.5MHz |
|
功率测试范围 |
300mW-1kW （1.2kW max.） |
3W-10kW （12kW max.） |
||
|
测试精度 |
标定范围内读数精度 3% |
|||
|
VSWR 测试范围 |
1.00 to 2.00 |
|||
|
方向性 |
30dB |
28-30dB |
||
|
插入损耗 |
0.05dB |
0.05-0.13dB |
0.05dB |
|
|
接头 |
标准 QC N（f）型 |
|||
|
插入 VSWR |
1.05:1 |
1.05:1-1.10:1 |
1.10:1 |
1.05:1 |
|
采样率 |
2 次读数/秒 |
|||
4027系列选型列表
|
型号 |
频率范围 |
功率范围 |
|
4027A100M |
95-105MHz |
3W-4kW |
|
4027A10M |
10-15 MHz |
3W-10kW |
|
4027A12M |
10-15MHz |
300mW-1kW |
|
4027A150M |
150-170 MHz |
3.75W-4kW |
|
4027A250K |
250-400kHz |
3W-10kW |
|
4027A25M |
25-30MHz |
3W-9kW |
|
4027A2M |
1.5-2.5 MHz |
3W-10kW |
|
4027A35M |
35-45 MHz |
3W-7.5kW |
|
4027A3M |
3-5 MHz |
3W-10kW |
|
4027A390K |
340-450 KHz |
5W-16kW |
|
4027A400K |
400-550kHz |
3W-10kW |
|
4027A400K-15 |
400-550kHz |
5W-16kW |
|
4027A4M |
3-5MHz |
3W-10kW |
|
4027A4M-15 |
3-5 MHz |
5W-16kW |
|
4027A60M |
45-65 MHz |
3W-6 kW |
|
4027A800K |
800-950kHz |
3W-10kW |
|

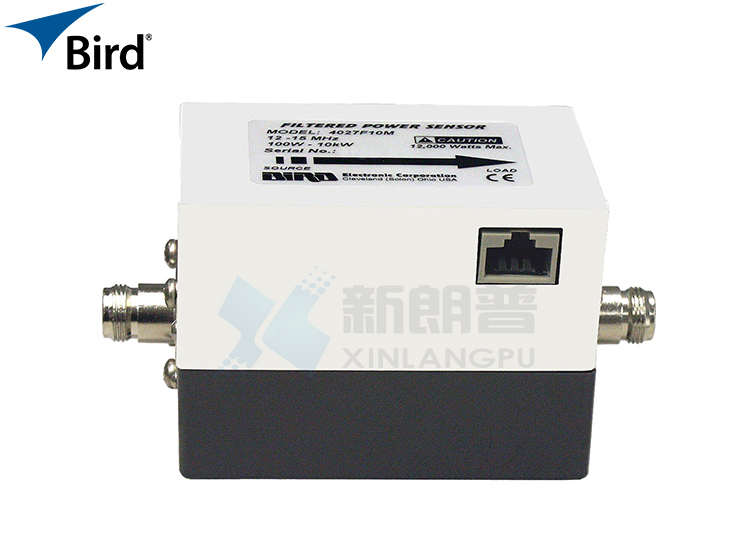

4027F10M |
Filtered 13.56MHz /12-15MHz |
100W-10kW |
|
4027F2M |
Filtered 2Mhz /1.8-2.2MHz |
100W-10kW |
|
4027F2M-2 |
Filtered 2Mhz /1.8-2.2MHz |
150W-15kW |
|
4027F60M |
Filtered 60Mhz /57-63MHz |
100W-6kW |
|
*Power Sensor 校准周期： 一年 |
||
4028系列选型列表
型号
频率范围
功率范围
4028A250K
250-400 kHz
1.0-20 kW
4028A400K
400-550 kHz
1.0-20 kW
4028A2M
1.5-2.5 MHz
1.0-25 kW
4028A3M
2.5-3.5 MHz
1.0-25 kW
4028A4M
3.5-4.5 MHz
1.0-25 kW
4028A10M
10-15 MHz
1.0-25 kW
4028A25M
25-30 MHz
1.0-25 kW
4028B3M
2.5-4 MHz
1.0-25 kW
4028B10M
10-15 MHz
1.0-25 kW
4028C10M
10-15 MHz
500W - 50kW
4028A 系列：具体定制
4028B 系列：1-5/8 EIA Flanged
4028C 系列：3-1/8 EIA Flanged
*Power Sensor 校准周期： 6个月
特别提示：4028A系列出厂时，标配是没有输入和输出接头，客户在选择4028A系列的同时，必须一并选择适用的接头。
