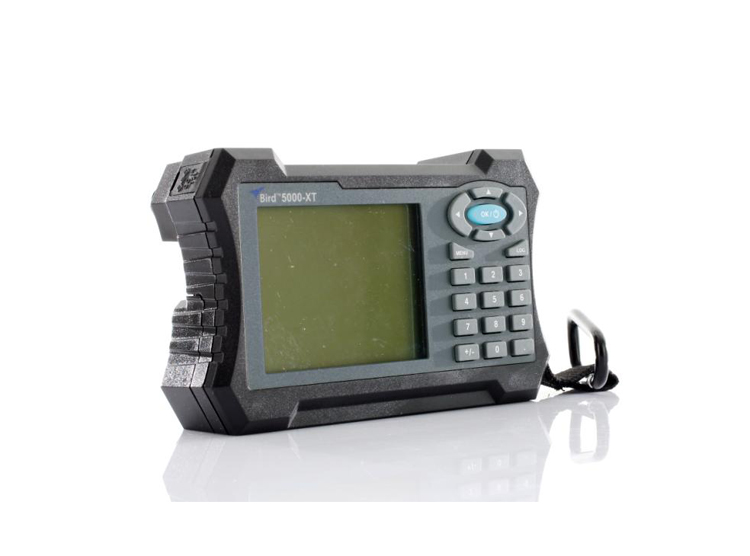

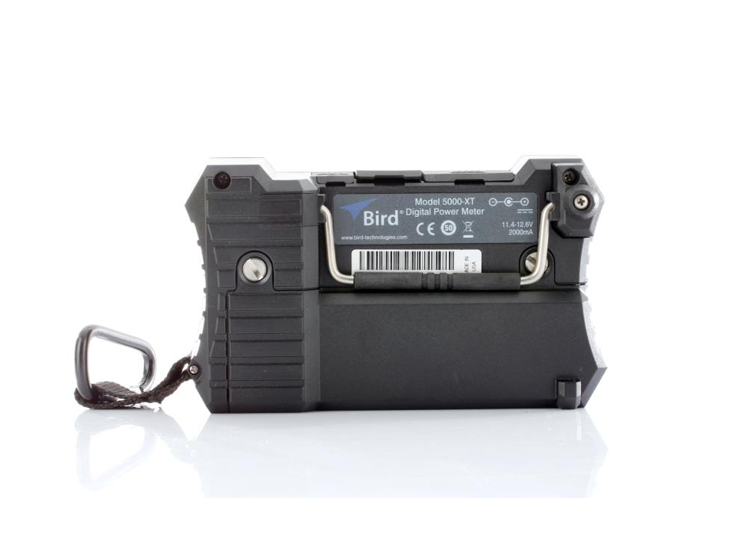

5000-XT手持式数字功率计
（老款已停产）
MODEL 5000-XT是全新设计的一款手持式数字功率计，非常适合工程现场的测量与读数。MODEL 5000-XT配合多种数字功率传感器使用，可测量VSWR、平均功率、峰值功率、突发平均功率、峰均比、CCDF等指标。MODEL 5000-XT可应用于各种蜂窝基站，如WiMAX、CDMA、CDMA1X、EVDO、WCDMA、GSM/EDGE、TD-SCDMA、TETRA等；另外，MODEL 5000-XT在航空电子、军事、模拟/数字音视频广播等领域也有广泛应用。
主要特点
•高可视度，背光VGA显示屏能够同时以数字显示正向功率或反向功率和其他可选参数
•应用广泛,完全满足3G移动通信测试需求
•中文操作界面，读数方便，功率读数单位可在W与dB之间互相切换
•无需计算，可直接读出电压驻波比VSWR，回波损耗等反射参数
•数据记录功能，1G的存储器可存储约7天的测试数据
•长达5小时的电池续航能力
•体积小，重量轻，便于携带
性能指标
|
主屏 |
|
|
显示屏 |
背光VGA显示屏 |
|
屏幕指示 |
可显示超量程和低电量，％匹配系数，电压驻波比，回波损耗，dBm，uW，mW，KW均在主次数字显示下方。 |
|
测量模式 |
VSWR、平均功率、峰值功率、突发平均功率、峰均比、CCDF、数据记录 |
|
传感器接口 |
DB9，USB 2.0 |
|
PC接口 |
USB 2.0 |
|
语言 |
中文、英文、西班牙文 |
|
电源 |
115/230 VAC；50/60 Hz |
|
电池寿命 |
数字宽带功率计：20小时 其他数字功率计：60小时 锂电池，可现场更换 |
|
操作温度 |
0°C ~+50°C |
|
存储温度 |
-20°C ~+50°C |
|
尺寸 |
165×102×43mm |
|
重量 |
0.635 kg |
配置和订货信息
|
型号 |
描述 |
|
标准配置 |
|
|
MODEL5000-XT |
数字功率计主机 |
|
5A5001-1 |
电池(内置) |
|
5A2264-09-MF-10 |
串口电缆 |
|
5A2653-10L2 |
USB数据线 |
|
5A5002-1 |
电源适配器 |
|
5A2238-4 |
车载电源适配器 |
|
920-5000-XT |
说明书、多语言界面 |
|
5A5000-1 |
便携软包 |
|
5A5000-2 |
肩带 |
|
5A5000-3 |
锁扣 |
|
传感器选件 |
|
|
5010B |
通过式功率传感器，DB9接口 |
|
5012B/D |
宽带功率传感器 |
|
5014 |
通过式功率传感器，USB接口 |
|
5016D |
宽带功率传感器，低功率版 |
|
5017D |
宽带功率传感器，低频率版 |
|
5017D-AV |
宽带功率传感器 |
|
5018D |
宽带功率传感器 |
|
5019D |
宽带功率传感器 |
