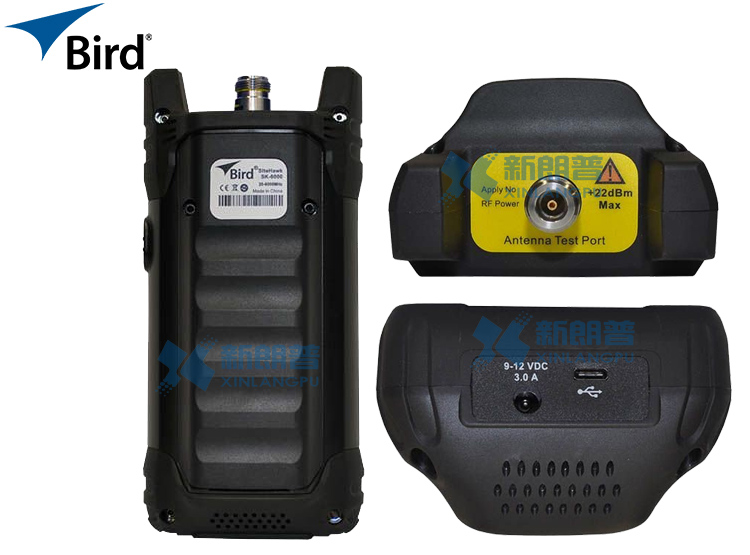

SK-6000-TC
手持式天馈线分析仪 1MHz-6000MHz
天馈线分析仪是一种多功能的应用于无线电通信系统中产品安装和维护的仪器设备。
SK-4500频率范围1MHz~6000MHz。系统的测试可通过天馈线分析仪进行测量匹配，测量的数据在相应的频率带宽内由一个HD高清显示屏呈现出来。

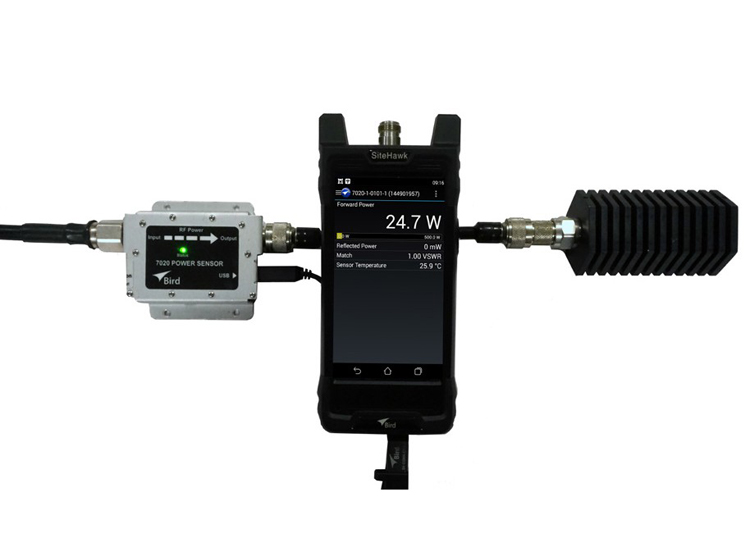

功率计功能
SiteHawk天馈线分析仪支持Bird的功率计应用，Bird公司的射频功率计应用是一个基于Android系统的应用程序，支持多种Bird公司的功率计探头。进行传输功率测量时，连接外部功率计探头到SiteHawk，功率计能够监测传输功率。更多有关兼容功率探头的信息，请查阅Bird射频功率计的帮助文档。
测量能力
l 扫描测量速度快；
l 七组可选扫描测量点数，每次扫描的测量点数可以从51,101,201,401,801,1601 或3201中选择一种；
l 可以自定义的成功/失败极限线，指示测量结果是否超出；
l 16GB的内部存储器，可以存储几千个数据存储文件；
l XY轴显示均可手动调整；
l 最多可添加六组光标，直接显示测量值和显示光标差值；
l 极限值对比，及数据回调显示功能；
l 扫描保持，存储功能；
l 频率设置支持起始/终止频率或中心/扫宽频率的方式；
l 测量类型包括回波损耗[dB]、电缆回波损耗[dB]、驻波比[比值]、DTF回波损耗[dB]和DTF驻波比[比值]；
|
技术指标 |
||
|
频率范围 |
SK-200-TC
SK-4500-TC |
300 kHz-200MHz 1MHz-4500MHz 1MHz~6000MHz |
|
频率精度 |
±2.5× 10-6 |
|
|
输出功率 |
SK-4500 SK-6000 SK-200 |
-10 dBm -5 dBm |
|
反射测量幅度精度 |
-15dB to 0 dB -25dB to -15dB |
0.4 dB 1.5 dB |
|
|
-35dB to -25dB |
4.0 dB |
|
迹线相位噪声 |
0.02 dB rms |
|
|
测量速度 |
1ms 数据点 |
|
|
测试点数 |
51 to 3201 |
|
|
温度稳定度 |
0.01dB/ ℉ 0.02dB/℃ |
|
|
回波损耗测量范围 |
0 dB to~60dB |
|
|
解析度 |
0.01 dB |
|
|
VSWR 测量范围 |
1.0 to 65.0 |
|
|
电缆损耗测量范围 |
0 dB to 30 dB |
|
|
DTF 范围 |
0 to 5000(ft ) 0 to 1500(m ) |
|
|
测试端口阻抗 |
N-type,Female 50 欧姆 |
|
|
数据连接口 |
SK-200-TC |
Micro USB B,USB 2.0 |
|
|
SK-4500-TC,SK-6000-TC |
USB Type-C,USB 3.0 |
|
语言 |
英语，中文，西班牙语 |
|
|
建议校准周期 |
3 年 |
|
|
尺寸 ( 长 *宽* 高 ) |
SK-200-TC |
182×95 ×46.5(mm ) 195×90 ×60(mm ) |
|
重量 |
1.98( lbs) 0.9(kg ) |
|
|
最大输入电平 |
50 V |
|
|
操作温度 |
14 ℉ to 131 ℉ -10 ℃ to +55℃ |
|
|
存储温度 |
-40 ℉ to 176 ℉ -40 ℃ to +80℃ |
|
|
电池充电温度 |
32 ℉ to 95 ℉ 0 ℃ to +35℃ |
|
|
数据保存容量 |
16GB 内置存储 |
|
|
抗干扰能力 |
+13 dBm |
|
|
CE 认证 |
EMC-Standard EN 61326-1:2006 Safety-Standard EN 71010-1:2001 Standard EN61000-3-2:2006+A1:2009+A2:2009 EN61000-3-3:2013 |
|
|
电池 |
SK-200-TC |
4 Hrs Typical Operating Time |
|
SK-4500-TC,SK-6000-TC |
10 Hrs Typical Operating Time |
|
|
电池充电时间 |
5 小时充满 |
|
|
射频功率测量 |
支持 |
|
|
射频功率传感器选件 |
7020,5012D,5014,5015,5015-EF,5016D,5017D,5018D,5019D |
|
|
GPS 功能 |
SK-4500-TC ,SK-6000-TC |
|
