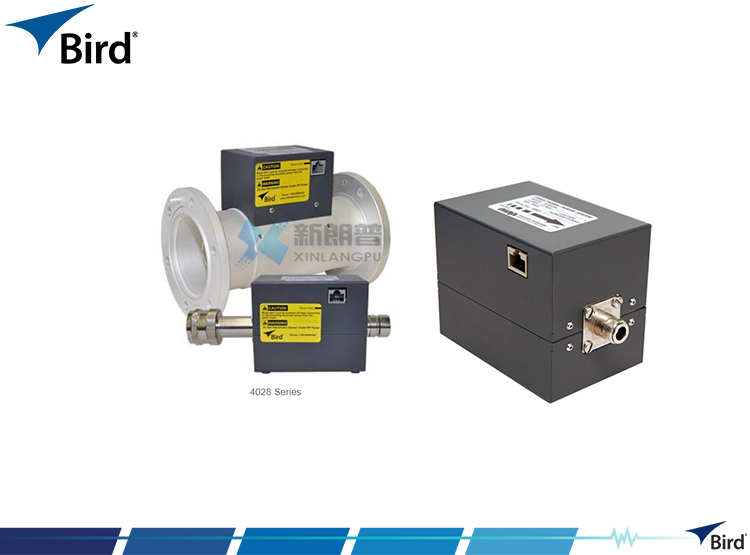

4028 系列
针对20KW以上高功率射频测试
4028系列定向通过式功率传感器是一款针对大功率应用而推出的精密功率传感器。4028适用于高功率LCD，TFT,太阳能器材生产等其他高功率及精度要求高的应用中。配合4421A功率计可保证生产过程单元的长期精度。在指定的频率段和功率段范围运作时误差维持2%以内。
1.在LCD / 液晶面板市场拥有丰富的经验
2.高功率通过式功率测量（50kW max.）
3.除小型接头外，还采用大口径管（1-5/8英寸，3-1/8英寸）
|
品名 |
微处理器内置高频测量传感器 |
|
测量方式 |
二极管检测方法（通过型规格） |
|
测量功率·频率 |
取决于传感器型号 |
|
精度 |
读数值的±2％（在制造商指定的校准点进行测量时） |
|
精度（2s） |
读数值的±3％（其他区域） |
|
驻波比VSWR |
1.05：1以下 |
|
方向性/指向性 |
28dB以上 |
|
插入损耗 |
0.05dB以下 |
|
電源 |
12 VDC（通过4421型卷曲电缆供电） |
|
连接器 |
4028A 系列：具体定制 4028B 系列：1-5/8 EIA Flanged 4028C 系列：3-1/8 EIA Flanged |
|
温度 |
（操作）/-40ºC至80ºC（保存） |
4028系列选型表：
|
型号 |
频率范围 |
功率范围 |
|
4028A250K |
250-400 kHz |
1.0-20 kW |
|
4028A400K |
400-550 kHz |
1.0-20 kW |
|
4028A2M |
1.5-2.5 MHz |
1.0-25 kW |
|
4028A3M |
2.5-3.5 MHz |
1.0-25 kW |
|
4028A4M |
3.5-4.5 MHz |
1.0-25 kW |
|
4028A10M |
10-15 MHz |
1.0-25 kW |
|
4028A25M |
25-30 MHz |
1.0-25 kW |
|
4028B3M |
2.5-4 MHz |
1.0-25 kW |
|
4028B10M |
10-15 MHz |
1.0-25 kW |
|
4028C10M |
10-15 MHz |
500W - 50kW |
|
4028A 系列：具体定制 4028B 系列：1-5/8 EIA Flanged 4028C 系列：3-1/8 EIA Flanged
*Power Sensor 校准周期： 6个月 特别提示：4028A系列出厂时，标配是没有输入和输出接头，客户在选择4028A系列的同时，必须一并选择适用的接头。 |
||
