脉冲信号功率传感器
Pulse Signal Power Sensor
7027 系列
7027 系列功率传感器是 BIRD 公司针对半导体市场推出的一款新型实验室级传感器。当应用在指定频率范围和功率范围时，传感器的精度范围能够达到 1%，能够测量脉冲信号功率下的门限功率值等多种调制参数。可提供数个接头种类匹配，使用无需现场校准。

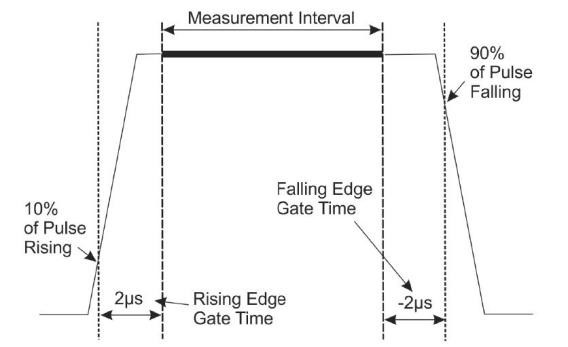

l 脉冲时域信号测量
l 支持至多 4 阶连续脉冲波形门限功率测试
l 标定范围内功率测量精度 1%
|
型号 |
频率范围 |
功率范围 |
重复率 |
脉冲宽度 |
射频接口 |
|
7027-1-24001 |
400kHz±10% |
25W-25kW |
10Hz-11.25kHz |
44us |
QC 型自定义 |
|
7027-1-64601 |
1MHz±10% |
5.5W-25kW |
10Hz-10kHz |
17us |
QC 型自定义 |
|
7027-1-44601 |
2MHz±10% |
5.5W-25kW |
10Hz-50kHz |
11us |
QC 型自定义 |
|
7027-1-94301 |
13.56MHz±5% |
10W-10kW |
10Hz-50kHz |
1us |
QC 型自定义 |

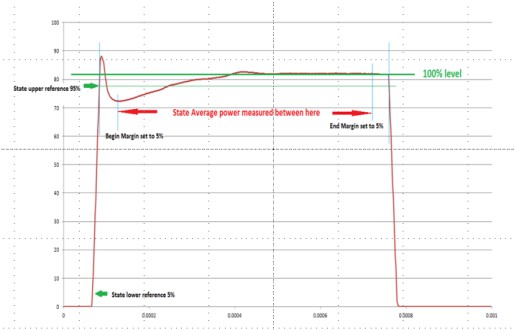

真实脉冲信号测量:
