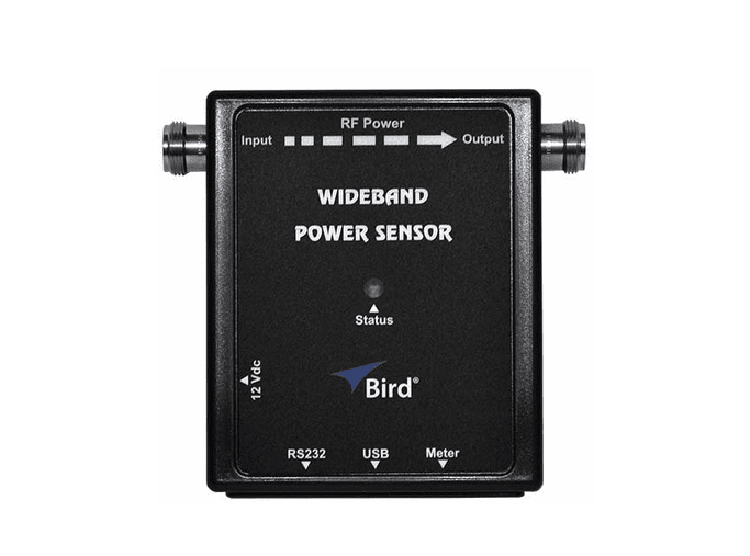

5017D 宽带功率传感器
25 MHz-1.0 GHz / 500mW - 500 W平均值 , 1300 W峰值
产品概述
5017D宽带功率传感器（WPS）是一款高精度工程级通过式功率传感器。使用不需要现场校准，并且校准可追溯到美国国家标准与技术研究院（NIST）。WPS以极高的精度直接测量真实平均功率、峰值功率和占空比，并使用这些精确测量的结果来计算各种其他重要参数，例如VSWR、回波损耗、反射系数、波峰因数、平均突发功率和CCDF。通过式功率计测量结果可真实反映一个发射系统的正向功率和反射功率。数字通过式功率计精度高，适合工程现场使用等特点，使其在各种行业内得到广泛应用。
性能特点
l 可测量驻波比（VSWR）、回波损耗等；
l 平均功率、峰值功率、峰均比、突发平均功率、CCDF 等多种测量模式；
l 多种功率显示方式选择，如硬件显示单元、PC 软件等；
l 接口丰富，支持 USB、DB9；
l 能够直接测量大功率，无需加衰减器，避免了接衰减器测量产生的误差；
l 可同时测量正反向功率，真实反应发射机的工作状态；
l 数据记录功能；
l 体积小巧，携带方便
产品特色
宽带功率测量
峰值参数测试
信号收发机输出功率测试
功能及应用
宽带功率测量
频 率 范 围 支 持 模 拟 蜂 窝、 数 字 蜂 窝、3G、4G、TETRA、DMR、 MOTOTRBO、集群、CDMA、TDMA、WCDMA、GSM、运输、军事、雷达、 航空电子设备、 船舶、LMR、 模拟广播、 数字广播、GSM、GPRS、 EDGE、UMTS、HSDPA、蓝牙、Fire、GPS、NPSPAC、寻呼、公共安全、远程信息处理、实用程序、WiMax 和 WLAN 等多种场景射频功率测量。
峰值参数测试
作为一款支持峰值测量的功率计，5012D 系列宽带功率计支持测量模 拟，数字和多载波信号，可测得相关峰值参数如：峰值功率、真实平均 功率和占空比、VSWR、回波损耗、反射系数、峰值因子、平均突发功 率和CCDF。
信号收发机输出功率测试
射频发射机长时间运作或初次安装调试时，需要评估发射机输出功率实 际值与理论值稳定一致。 天线与馈线等射频无源器件的阻抗不匹配或馈线与发射机的阻抗不匹 配，高频能量就会产生反射折回，不好的回波损耗 和驻波会损坏发射 机，降低射频传输覆盖率，增加掉话率和通话阻塞，降低数据速率。
|
性能指标 |
|||
|
性能参数 |
连接器 |
N 型 female 接头 |
|
|
电源 |
USB 负载 DC 输入连接器 :7-18 VDC，小于0.1A |
||
|
USB端口：小于1个低功耗 |
|||
|
阻抗 |
50 Ohms ( 标称 ) |
||
|
重量 |
1.2 lb. 最大 |
||
|
尺寸 HxWxD |
122 mm x 117 mm x 33 mm |
||
|
数据记录 |
需要 5000-XT 或 VPM3 |
||
|
工作温度 |
-10° ~ 50° C (+14° ~ + 122° F) |
||
|
存贮温度 |
-40° ~ + 80° C (-40° ~ +176° F) |
||
|
频率范围 |
5012D |
350 MHz - 4.0 GHz |
|
|
5016D |
350 MHz - 4.0 GHz |
||
|
5017D |
25 MHz - 1.0 GHz |
||
|
5018D |
150 MHz - 4.0 GHz |
||
|
5019D |
25 MHz - 1.0 GHz |
||
|
功率范围 |
5012D |
150 mW - 150 W 平均值 , 400 W 峰值 |
|
|
5016D |
25 mW - 25 W 平均值 , 60 W 峰值 |
||
|
5017D |
500mW - 500 W 平均值 , 1300 W 峰值 ** |
||
|
5018D |
100 mW - 25 W 平均值 , 60 W 峰值 |
||
|
5019D |
100 mW - 100 W, 260 W 峰值 |
||
|
插入 VSWR |
5012D |
从 1.05 到 2.5 GHz <1.05，从 2.5 到 4 GHz <1.10 |
|
|
5016D |
从 1.05 到 2.5 GHz <1.05，从 2.5 到 4 GHz <1.10 |
||
|
5017D |
<1.05 |
||
|
5018D |
从 1.05 到 2.5 Ghz <1.05，从 2.5 到 4 GHz <1.10 |
||
|
5019D |
<1.05 |
||
|
插入损耗 |
5012D |
从 0.35 到 1.0 GHz <0.05 dB，从 1 到 4 GHz <0.1 dB<0.05 dB |
|
|
5016D |
从0.35 到 1.0 GHz，从 1 到 4 GHz <0.1 dB |
||
|
5017D |
<0.05 dB |
||
|
5018D |
从 0.35 到 1.0 GHz <0.05 dB，从 1 到 4 GHz <0.1 dB |
||
|
5019D |
<0.05 dB |
||
|
平均功率 |
平均前向 功率范围 |
5012D |
150 mW - 150 W 平均值 , 400 W 峰值 |
|
5016D |
25 mW - 25 W 平均值 , 60 W 峰值 |
||
|
5017D |
500 mW - 500 W 平均值 , 1300 W 峰值 |
||
|
5018D |
100 mW - 25 W 平均值 , 60 W 峰值 |
||
|
5019D |
100 mW - 100 W, 260 W 峰值 |
||
|
* 准确度， |
5012D |
读数的 ± 4%, + 0.05 W |
|
|
5016D |
读数的 ± 4%, + 0.008 W |
||
|
5017D |
读数的 ± 4% , + 0.17 W |
||
|
5018D |
读数的 ± 4%, + 0.008 W |
||
|
5019D |
读数的 ± 4%, + 0.04 W |
||
|
反射测量 最小正向功率 |
5012D |
0.5W |
|
|
5016D |
0.1W |
||
|
5017D |
0.5W |
||
|
5018D |
0.1W |
||
|
5019D |
0.3W |
||
