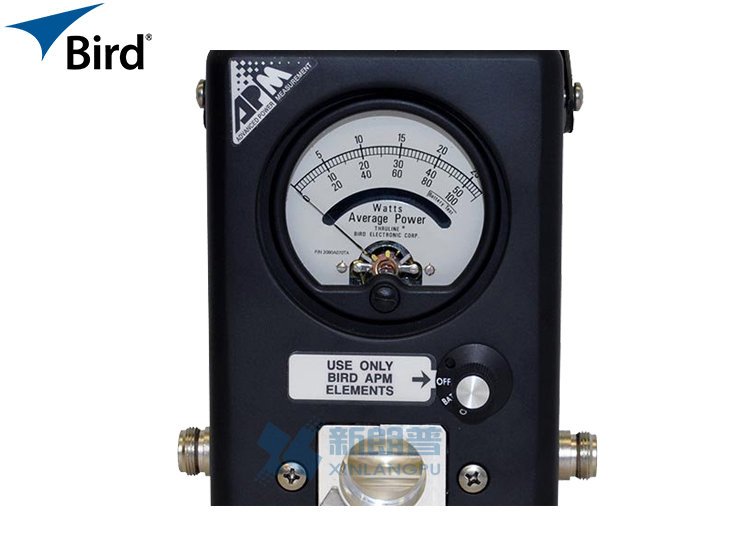

APM-16
射频功率计
2MHz-2.3GHz，1-1000 W
Model APM-16射频功率计为适应不断发展的基于数字的复杂的通信系统而设计。鸟牌Model 43和大多数其它功率计为测量等幅，正弦波信号功率而设计。现代无线通信系统使用多种数字技术，将众多语音数据信道合成为一个复合射频信号。用传统的功率计测量这些信号的功率可能产生不可接受的误差。APM-16利用有源电路测量多址系统比如CDMA，TDMA，FDMA和其它数字编码通信系统，能达到±5％的精确度。
l 专为PCS，蜂窝系统，ESMR，寻呼等通信系统的射频功率测量而设计，能够测量各种复杂信号，包括3G信号。
l 在传统模拟系统射频功率测量中同样有效，该机在现场测试时，无需加接衰减器，直接即可测量大功率，减少了误差的产生；
l 使用APM系列插入式功率探头，覆盖较宽的频率范围和功率等级。简单的在线型测量操作，即刻得到正向或反射功率读数；
l 功率传感器的功率探头可以根据客户的不同应用情况进行灵活配置，仪表的应用有很大的扩展性，可互换的QC型连接器，紧固连接。
|
频率范围 |
2MHz-2.3GHz |
|
功率范围 |
1-1000 W |
|
精确度 |
10°-35℃读数的±4%, 满量程的±1%；-20°-50°C读数的±6%, 满量程的±2% |
|
电池 |
内置9V |
|
连接器 |
QC型(通常提供N型阴头) |
|
湿度 |
最大95% ±5% (非冷凝) |
|
插入驻波比 |
(N型连接器) 最大1.05@1000 MHz |
|
仪表 |
防震安装，线性量程，扩展量程25，50和100，满量程为1-1000W. 反射量程包括5%过量程. |
|
尺寸 |
175 mm x 130 mm x 92 mm |
|
峰/均功率比 |
> 10dB |
|
处理时间 |
< 1秒 |
|
温度范围 |
工作温度–20°-50°C；存储温度–25°-65°C |
|
重量 |
1.4 kg |
