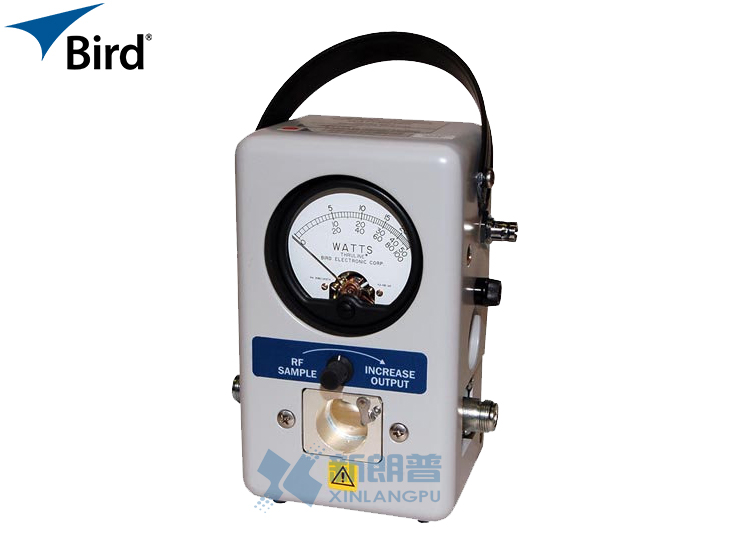

4431射频功率计
5 kW max. 2-30 MHz
1 kW max. 30-1000 MHz（视具体探头而定）

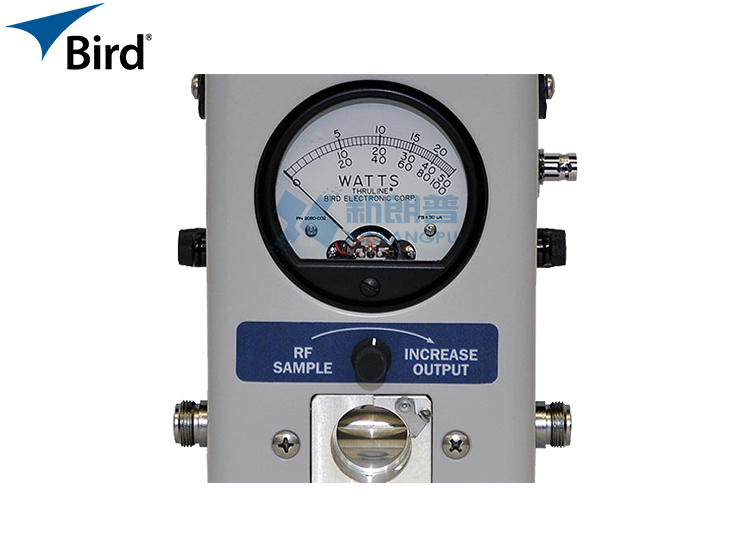

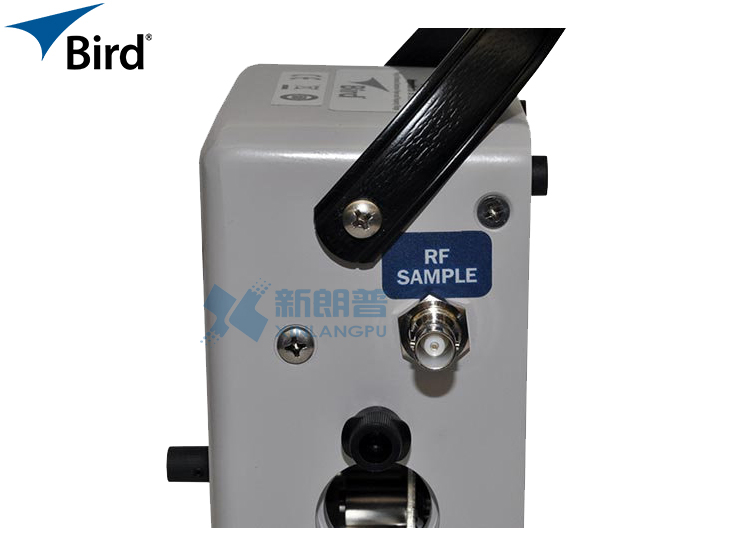

4431射频功率计与43通用功率计相同，只是增加了一个射频信号采样器探头。 该RF探头可提供低功率采样信号，可从外壳右侧的BNC母接头上获得。 可以使用仪表正面的控制旋钮调节信号电平。 采样的输出可以连接到任何RF信号监视设备，例如频率计数器，频谱分析仪或示波器。
特征
l 准确的连续波场功率测量，同时提供可变的射频分接头用于信号分析或监视
l 使用行业标准的Bird元素，其空间可在仪表外壳内另外存储2个
l 坚固的金属外壳，适用于最苛刻的环境
l 快速更改（QC）连接器可在进行关键测量时最大程度地减少对适配器的需求
|
功率与频率 |
5 kW max. 2-30 MHz 1 kW max. 30-1000 MHz（视具体探头而定） |
|
精度 |
± 5% 满量程 |
|
插入电压驻波比 |
N接头 1.07 max.- 1000 MHz |
|
插入损耗 |
0.1 dB max. (2-512 MHz) |
|
射频采样输出 |
Variable -15 - -70 dB 通过BNC（F）端口 |
|
接头类型 |
QC 型 (出厂标配N（F）型) |
|
表面涂饰 |
灰色粉末涂层 |
|
尺寸 |
6-7/8" x 5-1/8" x 3-5/8", |
|
重量 |
4 lbs. (1.8 kg) |
